做爰性视频免费观看视频网,成人做爰黄a片免费看内衣,我和两个继拇交换做爰,午夜69成人做爰视频网站,大尺度性做爰吃奶摸下苍井空,欧美老妇人与黑人做爰

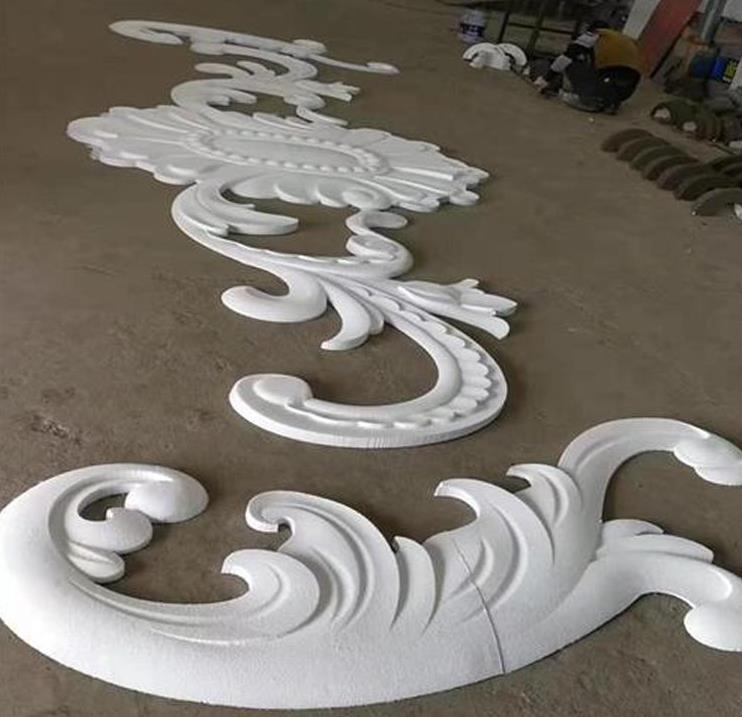

EPS構(gòu)件的技術(shù)性能要求主要涵蓋了多個(gè)方面，包括材料特性、物理性能以及施工和維護(hù)等方面的要求。以下是對(duì)EPS構(gòu)件技術(shù)性能要求的詳細(xì)分點(diǎn)表示和歸納：

一、材料特性

EPS聚苯板：

密度：EPS聚苯板應(yīng)具有一定的密度，確保構(gòu)件的強(qiáng)度和穩(wěn)定性。一般要求不小于18kg/m3。

防火性能：應(yīng)滿(mǎn)足B1級(jí)防火要求，具有良好的防火性能。

導(dǎo)熱系數(shù)：導(dǎo)熱系數(shù)應(yīng)較低，以提供良好的保溫隔熱性能，一般要求≤ 0.041 W/(m·K)。

EPS專(zhuān)用粘結(jié)劑：

拉伸粘結(jié)強(qiáng)度：與水泥的原強(qiáng)度應(yīng)≥ 0.8MPa，耐水強(qiáng)度應(yīng)≥ 0.6MPa；與聚苯乙烯的原強(qiáng)度應(yīng)≥ 0.1MPa (破板)，耐水強(qiáng)度應(yīng)≥ 0.1MPa (破板)。

可操作時(shí)間：一般為1.5-4小時(shí)。

耐堿玻纖網(wǎng)格布：

單位面積質(zhì)量：應(yīng)≥ 80g/㎡。

耐堿開(kāi)裂強(qiáng)力：應(yīng)≥ 750N/50mm。

耐堿開(kāi)裂強(qiáng)力保留率：應(yīng)≥ 50%。

開(kāi)裂應(yīng)變：應(yīng)≤ 5.0%。

EPS專(zhuān)用聚合物抗裂砂漿：

拉伸粘結(jié)強(qiáng)度：與聚苯乙烯的原強(qiáng)度應(yīng)≥ 0.1MPa (破板)，耐水強(qiáng)度應(yīng)≥ 0.1MPa (破板)，耐凍融強(qiáng)度應(yīng)≥ 0.1MPa (破板)。

28D壓折比：應(yīng)≤ 2.5。

可操作時(shí)間：應(yīng)≥ 4小時(shí)。

二、物理性能

吸水量：EPS構(gòu)件的吸水量應(yīng)≤ 500g/㎡（浸水24小時(shí)）。

抗沖擊強(qiáng)度：應(yīng)≥ 6.0J。

耐凍融性能：EPS構(gòu)件應(yīng)具有良好的耐凍融性能，表面應(yīng)無(wú)裂紋、空鼓、起泡、剝離等現(xiàn)象。

不透水性：構(gòu)件外層防護(hù)砂漿層內(nèi)應(yīng)無(wú)水浸透。

抗風(fēng)壓荷載值：應(yīng)滿(mǎn)足高度規(guī)劃要求的抗風(fēng)壓荷載值。

三、施工和維護(hù)

施工要求：EPS構(gòu)件的施工應(yīng)按照國(guó)家標(biāo)準(zhǔn)和建筑設(shè)計(jì)要求進(jìn)行，確保施工質(zhì)量符合要求。

維護(hù)管理：EPS構(gòu)件的維護(hù)和管理應(yīng)定期進(jìn)行，包括檢查表面裂縫、損壞等情況并及時(shí)修復(fù)，定期檢查涂料或涂層并進(jìn)行必要的維護(hù)和涂裝。

EPS構(gòu)件廠家：以上是對(duì)EPS構(gòu)件技術(shù)性能要求的詳細(xì)歸納，涵蓋了材料特性、物理性能以及施工和維護(hù)等方面，確保EPS構(gòu)件在實(shí)際應(yīng)用中具有良好的性能表現(xiàn)。
